Редуктор цилиндрический трехступенчатый с зацеплением Новикова типа ЦТНД
Назначение:
Редукторы с двумя линиями зацепления применяются для приводов конвейеров, элеваторов, питателей и других машин, эксплуатируемых в угольной промышленности.Условия применения редукторов:
- нагрузка знакопеременная;
- вращение валов в любую сторону;
- частота вращения входного вала не более 1500 об/мин;
- климатическое исполнение У1 ГОСТ 15150-69, также может эксплуатироваться в условиях холодного климата макроклиматического района I1 по ГОСТ 16350-80.
Условное обозначение
ЦТНД-315-125-12У1- ЦТНД-тип
- 315-межосевое расстояние выходной ступени
- 125-номинальное передаточное число
- 12-вариант сборки
- У1-климатическое исполнение и категория размещения
Редукторы ЦТНД-315, ЦТНД-400, ЦТНД-500
Технические характеристики
|
Типоразмер редуктора
|
Передаточное отношение
|
Номинальный крутящий момент на выходному валу,Н х м
|
|
ЦТНД-315
|
63,80,100,125,160
|
8300
|
|
ЦТНД-400
|
17000
|
|
|
ЦТНД-500
|
28500
|

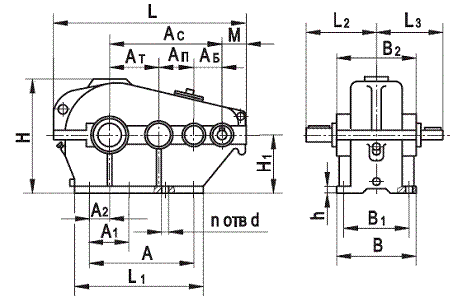

Габаритные и присоединительные размеры
|
Типоразмер редуктора
|
АС
|
АБ
|
АП
|
АТ
|
А
|
А1
|
А2
|
В
|
В1
|
В2
|
В3
|
|
ЦТНД-315
|
640
|
125
|
200
|
315
|
560
|
280
|
130
|
345
|
280
|
350
|
640
|
|
ЦТНД-400
|
810
|
160
|
250
|
400
|
720
|
240
|
170
|
425
|
340
|
430
|
820
|
|
ЦТНД-500
|
1015
|
200
|
315
|
500
|
915
|
305
|
215
|
480
|
400
|
495
|
985
|
|
Типоразмер редуктора
|
Н
|
h
|
L
|
L1
|
L2
|
L3
|
d
|
n
|
Масса,кг
|
|
ЦТНД-315
|
335
|
30
|
1110
|
680
|
365
|
243
|
26
|
6
|
505
|
|
ЦТНД-400
|
425
|
40
|
1385
|
860
|
455
|
307
|
33
|
8
|
940
|
|
ЦТНД-500
|
500
|
40
|
1720
|
1080
|
517
|
340
|
33
|
8
|
1480
|

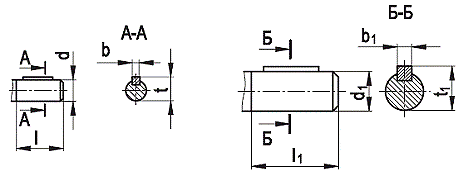

Размеры концов валов
входной выходной
|
Типоразмер редуктора
|
d
|
l
|
b
|
t
|
d1
|
l1
|
b1
|
t1
|
|
мм
|
||||||||
|
ЦТНД -315
|
32
|
58
|
10
|
35
|
110
|
165
|
28
|
116
|
|
ЦТНД -400
|
40
|
82
|
12
|
43
|
140
|
200
|
36
|
148
|
|
ЦТНД -500
|
50
|
82
|
14
|
53,5
|
160
|
240
|
40
|
169
|
