Редукторы 1Ц3У-160, 1Ц3У-200, 1Ц3У-250

Назначение:

Редукторы 1Ц3У-160 - 1ЦЗУ-250 зубчатые цилиндрические трехступенчатые узкие горизонтальные общего назначения служат для увеличения крутящего момента и уменьшения частоты вращения. По габаритным и присоединительным размерам аналогичны редукторам типа ЦЗУ, но имеют по сравнению с ними более высокую нагрузочную способность.

Условия применения редукторов:

• нагрузка постоянная и переменная одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3.;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категории размещения 4, а редукторы 1Ц3У - 160 климатического исполнения УХЛ категории 1...3 по ГОСТ 15150.

Пример условного обозначения в заказе

Редуктор 1Ц3У-200-160-12Ц У2, где:

• 1Ц3У - цилиндрический трехступенчатый редуктор;
• 200 - межосевое расстояние тихоходной ступени, awт, мм;
• 160 - номинальное передаточное число;
• 12 - вариант сборки;
• У - климатическое исполнение;
• 2 - категория размещения;

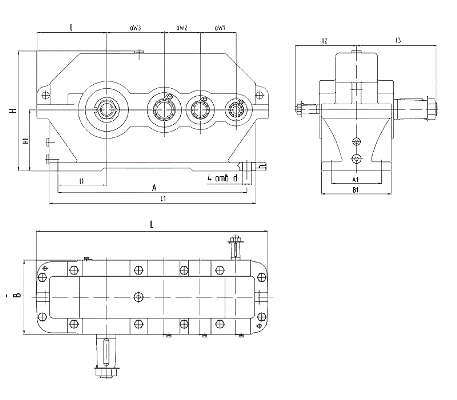

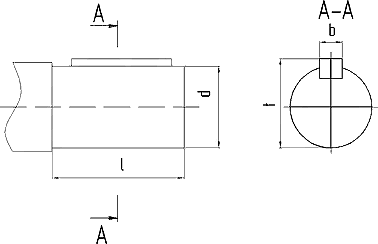

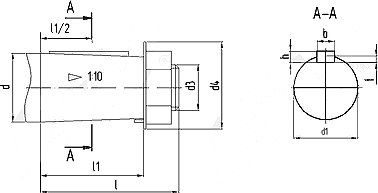

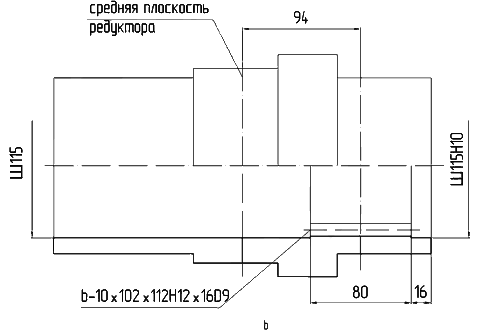

• Ц - цилиндрическое исполнение конца выходного вала(K - коническое исполнение, М - муфтовое исполнение).

Редукторы цилиндрические трехступенчатые горизонтальные типоразмеров 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 предназначены для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редукторы рассчитаны для работы в следующих условиях:

• работа длительная до 24 ч. в сутки или с периодическими остановками;
• работа в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная;
• вращение валов в любую сторону;
• частота вращения входного вала не превышает 1800 об/мин;
• климатические исполнения У1, У2, У3, УХЛ4, Т1, Т2, Т3 и О4 по ГОСТ 15150—69;
• атмосфера типов I и II по ГОСТ 15150—69 при запыленности воздуха не более 10 мг/м3.

Типоразмер	1Ц3У-160	1Ц3У-200	1Ц3У-250
Межосевой расстояние, мм	160	200	250
Варианты сборки по ГОСТ 20373-80	11, 12, 13, 16, 17, 18, 21, 22, 23, 26, 27, 28, 31, 32, 33, 36, 37, 38
Номинальное передаточное число	31.5, 40, 45, 50, 56, 63, 80, 100, 125, 160, 200		16, 20, 25, 31.5, 40, 45, 50, 56, 63, 80, 100, 125, 160, 200
Номинальный крутящий момент на выходном валу при непрерывной работе с постоянной нагрузкой (ПВ=100%), Нм	1250	2500	5000
Номинальный крутящий момент на выходном валу при работе в повторно-кратковременных режимах, Нм - тяжелом (ПВ=40%) - среднем (ПВ=25%) - легком (ПВ=15%)	1600 2000 2500	3150 4000 5000	6300 8000 10000
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части входного вала, Н - непрерывный (Н) (ПВ=100%) - тяжелый (Т) (ПВ=40%) - средний (С) (ПВ=25%) - легкий (Л) (ПВ=15%)	630 710 800 900	1250 1400 1600 1800	2240 2500 2800 3150
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части выходного вала, Н - непрерывный (Н) (ПВ=100%) - тяжелый (Т) (ПВ=40%) - средний (С) (ПВ=25%) - легкий (Л) (ПВ=15%)	9000 10000 11200 12500	12500 14000 16000 18000	18000 20000 22400 25000
КПД, %, не менее	96
