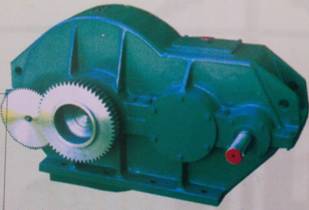

Редуктор Ц2У 315К, 400К
Назначение:
Редукторы цилиндрические двухступенчатые горизонтальные с уменьшенной высотой оси выходного вала и выступающим картером серий Ц2У-315К, Ц2У-400К являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа в повторно-кратковременном режиме;
- вращение валов в любую сторону, частота вращения входного вала до 1500 об/мин ;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ4, Т1, Т2, ТЗ и О4 по ГОСТ 15150 - 69.
Ц2У-315К-25-12КвхМУЗ
- Ц2У-тип
- 315-межосевое растояние
- К-Картерный
- 25-номинальное передаточное число
- 12-вариант сборки
- Квх - конец входного вала конический
- М - конец выходного вала в виде части зубчатой муфты
- УЗ-климатическое исполнение и категория размещения
Технические характеристики редукторов
|
Типоразмер редуктора
|
Ц2У-315К
|
||||||||||||
|
Номинальное
передаточное отношение |
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
||||
|
Номинальный
крутящий момент на тихоходном валу Т, Нхм |
Режим
работы
|
Легкий
(IIB 15%)
|
9100
|
9200
|
9300
|
9600
|
9000
|
9300
|
9700
|
8600
|
8900
|
||
|
Средний
(11В 25%)
|
8900
|
9100
|
9200
|
8600
|
7600
|
||||||||
|
Тяжелый
(11В 40%)
|
8600
|
8800
|
8500
|
8600
|
8400
|
7600
|
|||||||
|
Номинальная частота
вращения быстроходного вала, с-1 (об/мин) |
25 (1500)
|
||||||||||||
|
Номинальная
радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного
|
4000
|
2000
|
||||||||||
|
тихо-
ходного |
цилиндри-
ческий конец |
31500
|
|||||||||||
|
конец вала в
виде части зубчатой полумуфты |
40000
|
||||||||||||
|
Масса, кг
|
460
|
||||||||||||
|
Типоразмер редуктора
|
Ц2У-400К
|
||||||||||||
|
Номинальное
передаточное отношение |
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
||||
|
Номи-
нальный крутящий момент на тихо- ходном валу Т, Нхм |
Ре-
жим ра-
боты |
Лег-
кий (IIB 15%)
|
17500
|
18
300
|
17
700
|
17500
|
17200
|
17800
|
17900
|
15900
|
17
000
|
||
|
Сре-
дний (11В 25%)
|
17
700
|
17500
|
16400
|
14600
|
|||||||||
|
Тяже-
лый (11В 40%)
|
17000
|
17500
|
16800
|
16300
|
|||||||||
|
Номинальная
частота вращения быстроходного вала, с-1 (об/мин) |
16.(6)
(1000)
|
25 (1500)
|
|||||||||||
|
Номинальная
радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстро-
ходного |
7100
|
3150
|
||||||||||
|
тихо-
ход- ного |
цилин-
дриче- ский конец |
50000
|
|||||||||||
|
конец
вала в виде части зуб- чатой полу- муфты |
63000
|
||||||||||||
|
Масса, кг
|
870
|
||||||||||||

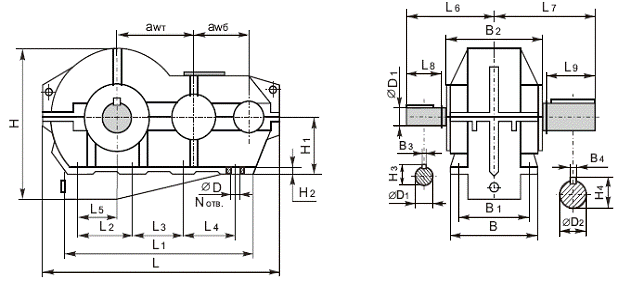

Габаритные и присоединительные размеры
|
Типоразмер редуктора
|
awб
|
awт
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
L8
|
L9
|
|
Ц2У-315К
|
200
|
315
|
1030
|
620
|
240
|
240
|
-
|
95
|
300
|
420
|
110
|
210
|
|
Ц2У-400К
|
250
|
400
|
1270
|
830
|
215
|
215
|
215
|
155
|
380
|
500
|
140
|
250
|
|
Типоразмер редуктора
|
ØD
|
ØD1
|
ØD2
|
N
|
H
|
H1
|
H2
|
H3
|
H4
|
B
|
B1
|
B2
|
|
Ц2У-315К
|
26
|
50k6
|
110m6
|
6
|
633
|
300
|
35
|
54
|
116
|
340
|
290
|
395
|
|
Ц2У-400К
|
60k6
|
140m6
|
8
|
800
|
320
|
64
|
148
|
420
|
360
|
475
|
Размеры конических концов валов
Входной вал Выходной вал
|
Типоразмер
|
Конический конец быстроходного вала
|
||||||||
|
а1
|
а2
|
а3
|
а4
|
а5
|
Øа6
|
Øа7
|
а8
|
Øа9
|
|
|
Ц2У-315К
|
110
|
82
|
41
|
12
|
48,9
|
45,9
|
50
|
300
|
М36х3
|
|
Ц2У-400НМ
|
140
|
105
|
52,5
|
16
|
58,75
|
54,75
|
60
|
380
|
М42х3
|
|
Типоразмер
|
Конический конец тихоходного вала
|
||||||||
|
b1
|
b2
|
b3
|
b4
|
b5
|
Øb6
|
Øb7
|
b8
|
Øb9
|
|
|
Ц2У-315НМ
|
210
|
165
|
82,5
|
25
|
106,75
|
101,75
|
110
|
420
|
M80x4
|
|
Ц2У-400НМ
|
250
|
200
|
100
|
32
|
137
|
130
|
140
|
500
|
M100x4
|

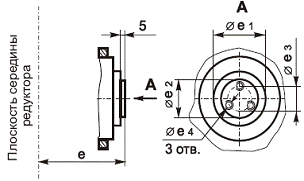

Размеры конца тихоходного вала для присоединения приборов и автоматики

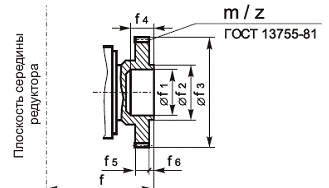

Размеры конца тихоходного вала в виде зубчатой полумуфты
|
Типоразмер редуктора
|
Размеры, мм
|
|||||||||||||
|
Исполнение в виде части зубчатой полумуфты
|
Исполнение для присоединения приборов и автоматики
|
|||||||||||||
|
f
|
Ø f1
|
Ø f2
|
Ø f3
|
f4
|
f5
|
f6
|
m
|
z
|
e
|
Ø e1
|
Ø e2
|
Ø e3
|
Ø e4
|
|
|
Ц2У-315К
|
275
|
110F8
|
130
|
252
|
60
|
30
|
10
|
6
|
40
|
200
|
110h10
|
75h8
|
55
|
M8-7H
|
|
270
|
120F8
|
162
|
232
|
50
|
35
|
15
|
4
|
56
|
||||||
|
Ц2У-400К
|
335
|
150F8
|
180
|
336
|
65
|
40
|
8
|
40
|
240
|
140h10
|
||||
|
170F8
|
200
|
348
|
68
|
12
|
6
|
56
|
||||||||
