Редукторы цилиндрические горизонтальные двухступенчатые типа 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200

Назначение:

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У- 125, 1Ц2У- 200, 1Ц2У-250 предназначены для изменения крутящих моментов и частот вращения.

Условия применения редукторов:

• нагрузка постоянная и переменная одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Условные обозначения:

1Ц2У-200-10-12У1:

• 1Ц2У - тип
• 200 - межосевое расстояние второй ступени
• 10 - номинальное передаточное число
• 12У1 - вариант сборки, климатическое исполнение и категория размещения

Типоразмер	1Ц2У-100	1Ц2У-125	1Ц2У-160	1Ц2У-200	1Ц2У-250
Фото
Межосевой расстояние, мм	100	125	160	200	250
Варианты сборки по ГОСТ 20373-80	11,12,13,16,17,18,21,22,23,26,27,28,31,32,33,36,37,38
Номинальное передаточное число	8, 10, 12.5, 16, 20, 25, 32.5, 40
Номинальный крутящий момент на выходном валу при непрерывной работе с постоянной нагрузкой (ПВ=100%), Нм	315	630 1250	1250	2500	5000
Номинальный крутящий момент на выходном валу при работе в повторно-кратковременных режимах, Нм - тяжелом (ПВ=40%) - среднем (ПВ=25%) - легком (ПВ=15%)	315 315 315	630 630 630	1600 2000 2500	3150 4000 5000	6300 8000 10000
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части входного вала, Н - непрерывный (Н) (ПВ=100%) - тяжелый (Т) (ПВ=40%) - средний (С) (ПВ=25%) - легкий (Л) (ПВ=15%)	500 500 500 500	750 750 750 750	1000 1100 1280 1450	2240 2500 2800 3150	3150 3550 4000 4500
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части выходного вала, Н - непрерывный (Н) (ПВ=100%) - тяжелый (Т) (ПВ=40%) - средний (С) (ПВ=25%) - легкий (Л) (ПВ=15%)	4500 4500 4500 4500	6300 6300 6300 6300	9000 10000 11200 12500	12500 14000 16000 18000	18000 20000 22400 25000
КПД, %, не менее	97

Примечание

1. Редукторы типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У-160 с полыми выходными валами, а также редукторы типоразмеров 1Ц2У-100, 1Ц2У-125 с концами выходных валов в виде части зубчатой муфты не изготавливаются;

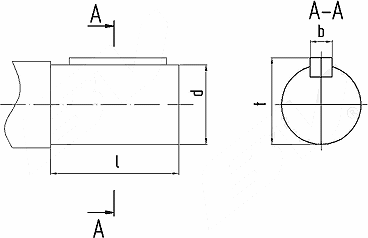

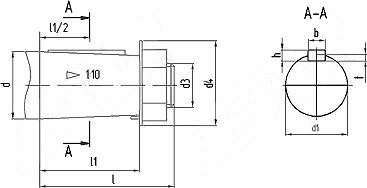

2. Редукторы типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с концами выходных валов под муфты имеют варианты сборки 11,12,13,21,22,23,31,32,33, редукторы типоразмеров 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с концами выходных валов в виде части зубчатой муфты имеют варианты сборки 11,12,21,22,31,32;

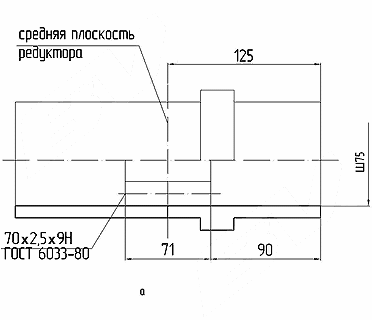

3. Редукторы типоразмера 1Ц2У-200 с симметричным полым выходным валом имеют варианты сборки 16, 26, 36;
4. Редукторы типоразмера 1Ц2У-250 с несимметричным полым выходным валом имеют варианты сборки 17,18,27,28,37,38;
5. Значения допускаемых крутящих моментов и радиальных консольных нагрузок для редукторов типоразмеров 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с передаточными числами 8; 10; 12,5 при легком режиме работы, типоразмеров 1Ц2У-200 с цилиндрическим концом выходного вала должны быть снижены на 20%;
6. Номинальная радиальная консольная нагрузка на выходном валу для редукторов с вариантами сборки 13,23,33 и на входном валу с вариантами сборки 31,32,33,36,37,38 должна быть уменьшена в два раза.
