Цилиндрические трехступенчатые

Назначение:

Редукторы цилиндрические трехступенчатые с вертикальными валами специальные серии ЦСН предназначены для увеличения крутящего момента и уменьшения частоты вращения в приводах аппаратов с цепными мешалками.

Условия применения:

• нагрузка постоянная и переменная в, одного направления (направление вращения указано на крышке корпуса);
• работа в непрерывном или повторно-кратковременном режиме;
• к концу выходного вала должна быть приложена осевая нагрузка, направленная вниз;
• частота вращения входного вала до 1500 об/мин;
• атмосфера типа I и II по ГОСТ 15150—69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения — У, Т (для категорий размещения 2) по ГОСТ 15150 — 69.

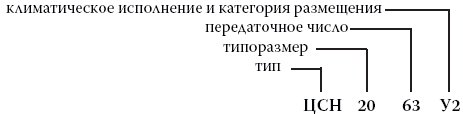

Пример записи условного обозначения:

Технические характеристики:

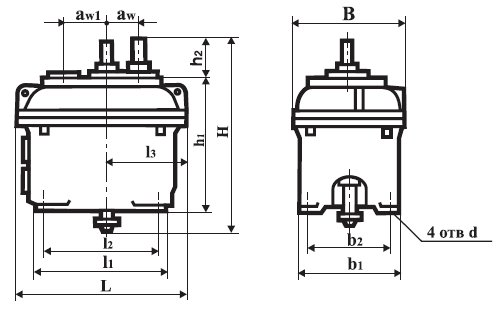

Габаритные и присоединительные размеры:

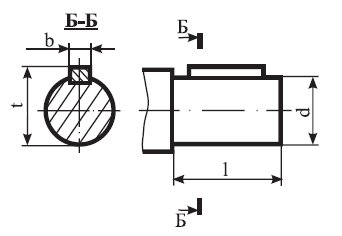

Размеры концов валов:

тип	d	l	t	b
входного
ЦСН-20	22k6	50	24,5	6
ЦСН-25	35k6	80	38	10
ЦСН-35	40k6	80	43	12
ЦСН-45	45k6	80	48,5	14
ЦСН-55	60k6	110	64	18
выходного
ЦСН-20	70k6	105	74,5	20
ЦСН-25	85k6	125	90	22
ЦСН-35	110k6	170	116	28
ЦСН-45	140k6	210	148	36
ЦСН-55	170k6	255	179	40
