Шевронные трехступенчатые типа Ц3Ш-500

Редуктор Ц3Ш-500 цилиндрический, трехступенчатый с эвольвентным зацеплением, с симметрично расположенными относительно продольной оси шевронными колесами, со смазкой подшипников, осуществляемой из картера, предназначен для изменения крутящего момента и частоты вращения вала.

Условия применения редукторов:

• Нагрузка знакопеременная
• Вращение валов в любую сторону
• Частота вращения входного вала не более 1500 об./мин.
• Климатическое исполнение У1 ГОСТ 15150—69, редуктор также может эксплуатироваться в условиях холодного климата макроклиматического района I1 по ГОСТ 16350—80.

Пример условного обозначения редукторов типа Ц3Ш-500 при заказе: Ц3Ш-500—160 У1 ТУ2-ИБГУ-03-93.

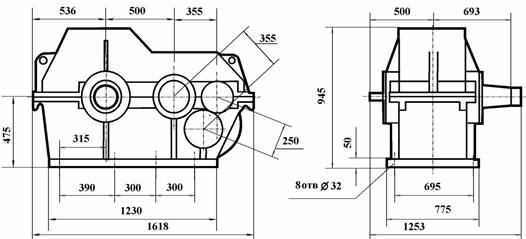

Рис. 1 Габаритные и присоединительные размеры редуктора.

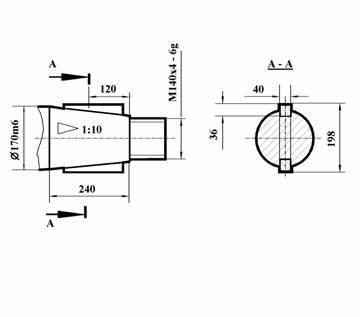

Рис. 2 Размеры входных и выходных концов валов.

Таб. 1 Технические характеристики:
