Цилиндрические трехступенчатые
Назначение:
Редукторы специальные цилиндрические трехступенчатые с шевронным зацеплением серии Ц3НК предназначены для изменения крутящего момента и частоты вращения в приводах штанговых глубинных насосов и других механических приводах.
Условия применения:
- нагрузка знакопеременная;
- вращение валов
Ц3НК-355Ш в одном направлении, обязательное направление вращения - показано стрелкой на крышке редуктора, для
Ц3НК-280Ш — реверсивное; - климатическое исполнение: У1 ГОСТ
15150—69 (редукторы также могут эксплуатироваться - в условиях холодного климата макроклиматического района I2 по ГОСТ
16350—80).

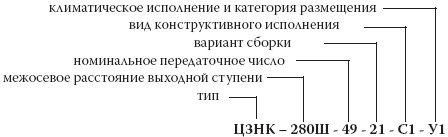

Пример записи условного обозначения:
Технические характеристики
|
Тип |
Ц3НК-280Ш |
Ц3НК-355Ш |
|
|
Номинальный крутящий момент на выходном валу, кНм |
5,0 |
16,0 |
|
|
Передаточное число |
49 |
54 |
|
|
Максимальная частота вращения входного вала, об/мин |
1500 |
1500 |
|
|
КПД |
0,95 |
0,94 |
|
|
Максимально допустимая консольная нагрузка, приложенная в середине посадочной поверхности, кН |
вх. вал |
2,0 |
2,5 |
|
вых. вал |
18,0 |
25,0 |
|
|
Масса, не более, кг |
500 |
950 |
|

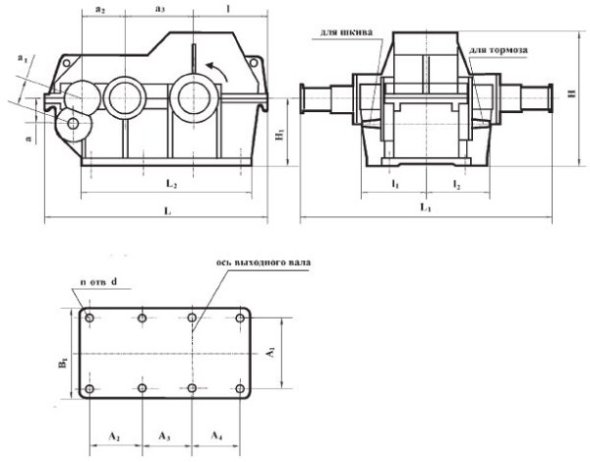

Габаритные и присоединительные размеры:
|
Тип |
a |
a1 |
a2 |
a3 |
L |
L1 |
L2 |
H |
H1 |
Ц3НК-280Ш |
117,5 |
125 |
180 |
280 |
953 |
670 |
700 |
555 |
285 |
Ц3НК-355Ш |
138,5 |
160 |
224 |
335 |
1215 |
925 |
890 |
675 |
340 |
|
Тип |
l |
l1 |
l2 |
A1 |
A2 |
A3 |
A4 |
n |
d |
B1 |
Ц3НК-280Ш |
312 |
310 |
- |
330 |
200 |
200 |
200 |
8 |
26 |
380 |
Ц3НК-355Ш |
395 |
420 |
381 |
440 |
250 |
250 |
260 |
8 |
26 |
500 |
Размеры концов валов:
|
|
l |
d |
b |
t |
|
выходной вал
|
||||
Ц3НК-280Ш |
130 |
85m6 |
22 |
90 |
Ц3НК-355Ш |
110 |
105k6 |
28 |
115 |
|
входной вал |
||||
Ц3НК-280Ш |
90 |
32k7 |
10 |
35 |
Ц3НК-355Ш |
140* |
55h7 |
16 |
59 |
*для вала тормоза l=112
