Цилиндрические косозубые с упорными кольцами
Назначение:
Редукторы специальные типоразмеров
Условия применения:
- нагрузка знакопеременная;
- вращение валов в одном направлении для редукторов с индексом «С» (с подшипниками скольжения
- на выходном валу), обязательное направление вращения показано стрелкой на крышке редуктора; вращение валов реверсивное для редукторов с индексом «K» и «М»;
- частота вращения входного вала не более 750 об/мин.;
- климатическое исполнение: У1 ГОСТ
15150—69 (редукторы также могут эксплуатироваться в условиях холодного климата макроклиматического района I2 по ГОСТ16350—80).

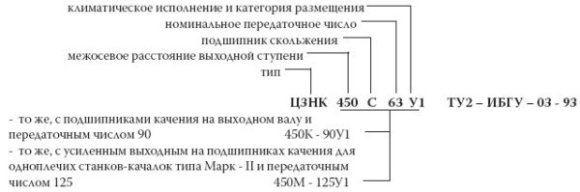

Пример записи условного обозначения:
Технические характеристики:
|
Тип |
Ц3НК-280К |
Ц3НК-355К |
|
|
Применяемость редуктора в станке-качалке с тяговым усилием, кН (т) |
30(3) |
40(4) |
|
|
Номинальный крутящий момент на выходном валу, кНм |
7,1 |
16,0 |
|
|
Номинальные и фактические передаточные числа |
125 |
127,32 |
127,32 |
|
90 |
89,33 |
89,30 |
|
|
63 |
61,19 |
66,53 |
|
|
Объём заливаемого масла, л |
22 |
40 |
|
| Масса, кг |
580
|
980
|
|

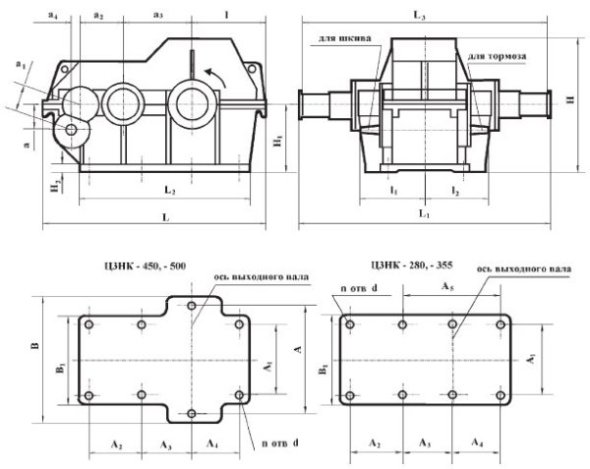

Габаритные и присоединительные размеры:
|
Тип |
a |
a1 |
a2 |
a3 |
a4 |
L |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
Ц3НК-280К |
117,45 |
125 |
180 |
280 |
42,75 |
953 |
1108 |
700 |
1070 |
556 |
285 |
35 |
Ц3НК-355К |
138,56 |
160 |
224 |
355 |
80 |
1215 |
1352 |
890 |
1300 |
676 |
340 |
40 |
|
Тип |
l |
l1 |
l2 |
A |
A1 |
A2 |
A3 |
A4 |
A5 |
n |
d |
B |
B1 |
Ц3НК-280К |
312 |
302 |
302 |
- |
340 |
260 |
- |
200 |
340 |
6 |
26 |
- |
400 |
Ц3НК-355К |
395 |
383 |
354 |
- |
440 |
250 |
250 |
260 |
- |
8 |
26 |
- |
500 |
Размеры выходного вала:
|
|
l |
d |
b |
t |
Ц3НК-280К |
132 |
85 |
22 |
9 |
Ц3НК-355К |
165 |
105 |
28 |
10 |
Размеры концов входного вала (для шкива и тормоза):
|
Тип |
d |
d1 |
d3 |
d4 |
l |
l1 |
b |
t |
t1 |
|||
|
для |
для |
для |
для |
для |
для |
для |
для |
|||||
Ц3НК-280К |
35 |
32,1 |
M20×1,5 |
100 |
80 |
80 |
58 |
58 |
6 |
34,6 |
||
Ц3НК-355К |
50 |
45,9 |
47,3 |
M36×3 |
110 |
82 |
82 |
54 |
12 |
48,9 |
51,3 |
|
