Шевронные трехступенчатые

Назначение:

Редукторы Ц3НШ-450-28, Ц3НШ-450-40, Ц3НШ-560-56 специальные цилиндрические, трехступенчатые с шевронными зубчатыми передачами с зацеплением Новикова, с симметричным расположением колес относительно опор, предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмах. Применяются в приводах станков-качалок и других механических приводах (по габаритным и присоединительным размерам унифицирован с Ц2НШ-450-28, Ц2НШ-450-40, Ц2НШ-560-56 соответственно).

Условия применения:

• нагрузка постоянная и переменная по величине и направлению;
• вращение валов в любую сторону;
• частота вращения входного вала не более 750 об/мин;
• климатическое исполнение У1, УХЛ1, Т1 по ГОСТ 15150—69, а также предназначен для работы в умеренном и холодном (I2) микроклиматических районах по ГОСТ 16350—80.

Пример записи условного обозначения:

Технические характеристики

Установленная средняя безотказная наработка −40000 ч., полный срок службы −15 лет.
Выходной вал редуктора имеет на выходных концах два шпоночных паза, расположенных под углом 900, что позволяет устанавливать кривошипы в новое положение, при износе шпоночных пазов, или переводе работы выходного колеса на менее изношенный сектор зубчатого венца для увеличения срока службы редуктора.

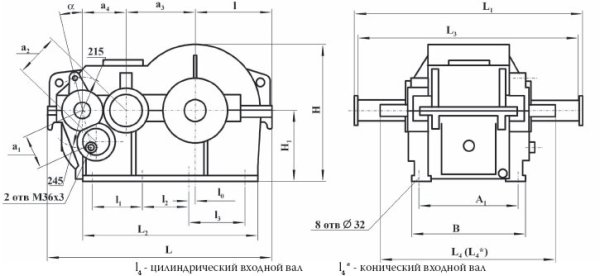

Габаритные и присоединительные размеры:

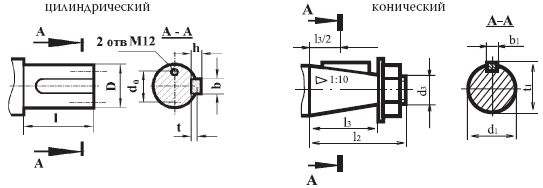

Размеры концов валов:

— входного (для вариантов)

— выходного
