Редукторы ВКУ-500, ВКУ-610, ВКУ-750, ВКУ-765, ВКУ-965

Технические характеристики

Типоразмер редуктора
Передаточное отношение
Частота вращения входного вала, мин -1
Номинальный крутящий момент на выходном валу, Нм
ВКУ -500
20; 28; 63
1000
до 4300
ВКУ -610
14; 25; 40; 80; 112; 125; 140
до 8500
ВКУ -750
18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140
до 14900
ВКУ -765
ВКУ -965
14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63;
71; 80; 90; 100; 112; 125;140
до 27200

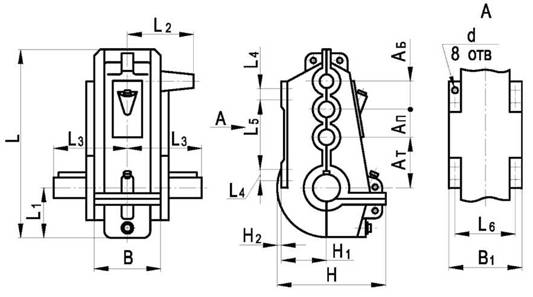

Габаритные и присоединительные размеры



Типо-
размер
реду-
ктора
АБ
АП
АТ
В
В1
H
H1
H2
L
L1
L2
L3
L4
L5
L6
d
Масса
мм
кг
ВКУ-500
140
160
200
320
360
475
160
40
840
200
305
310
70
240
320
17
330
ВКУ-610
160
200
250
365
350
585
250
1000
240
325
355
70
375
305
17
450
ВКУ-750
200
250
300
435
445
675
290
-
1200
284
370
440
110
440
385
26
800
ВКУ-765
315
1220
820
ВКУ-965
250
315
400
560
620
930
320
74
1560
385
450
530
120
570
540
33
1530

Примечание.

Для редуктора ВКУ-965 в сборках 13, 23, 31, 32, 33 L3 = 495 мм.

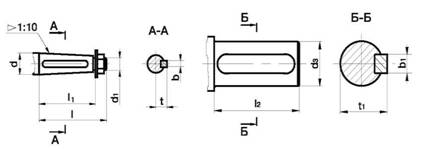

Размеры концов валов

Входной Выходной


Типоразмер редуктора
d
d1
l
l1
b
t
d3
l2
b1
t1
Варианты сборок
мм
ВКУ-500
40
М24Х2
110
85
10
21
65
105
18
71
11, 12, 13,
21, 22, 23,
31, 32, 33
ВКУ-610
40
М24Х2
110
85
10
21
80
130
22
88
ВКУ-750 ВКУ-765
50
М36Х3
110
85
12
26
125
165
32
136
ВКУ-965
65
М42Х3
140
108
16
33,9
125
165
32
136
13 23 33
-
-
-
-
-
-
140
200
36
152
11, 12, 21, 22, 31, 32
