Редукторы двухступенчатые типа Р (ГПШ)

Назначение.

Специальные крановые цилиндрические двухступенчатые редукторы серии Р (серии ГПШ) предназначены для использования в приводах механизмов передвижения грузоподъемных кранов, а также для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условия применения.

  • вращение валов в обе стороны;
  • неагрессивная среда, умеренные агрессивность и влажность;
  • диапазон рабочих температур −40°С до +50°С;
  • скорость вращения быстроходного вала не более 1000 об/мин;
  • эксплуатация в макроклиматических районах с умеренным (У), сухим и влажным тропическим (Т) климатом, категории размещения 2 по ГОСТ 15150—69.

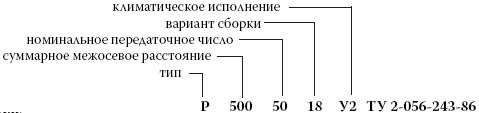

Пример записи условного обозначения:


Варианты сборки:

Технические характеристики Р-400:

Передаточное число
номинальное
50
40
31,5
25
20
16
12,5
10
8
фактическое
48,7
40,17
31,5
23,34
20,49
15,75
12,64
10,35
8,23
Частота
вращения
входного
вала, об/мин
Режим работы, %
Мощность на входном валу редуктора, кВт
600
Особо легкий
11,0
13,0
15,7
19,7
21,5
23,0
26,0
29,5
32,5
ПВ=15
4,5
5,8
6,3
10,0
10,1
12,0
14,2
16,2
19,0
ПВ=25
3,9
5,0
5,5
8,0
9,3
10,4
12,4
14,0
16,7
ПВ=40
3,3
4,3
4,7
6,9
7,9
8,8
10,5
12,0
14,0
ПВ=100 1,5
1,9
2,5
3,4
3,9
5,3
6,7
8,2
10,2
750
Особо легкий
13,7
16
19,4
23,5
26,5
27,5
31,5
34,5
38,5
ПВ=15
5,2
6,6
7,6
10,4
12,0
13,2
15,6
18,0
21,0
ПВ=25
4,5
5,7
6,6
9,0
10,4
11,5
13,6
15,6
18,3
ПВ=40
3,8
4,9
5,6
7,7
8,9
9,8
11,6
13,3
15,5
ПВ=100 1,9
2,2
3,1
4,2
4,8
6,7
8,4
10,2
12,8
1000
Особо легкий
18,0
21,0
24,5
30,0
32,0
34,5
38,5
42,0
45,5
ПВ=15
5,8
8,0
9,1
12,2
13,5
15,4
18,6
21,0
22,5
ПВ=25
5,0
7,0
7,9
10,6
11,7
13,4
16,2
18,3
19,7
ПВ=40
4,3
5,9
6,7
9,0
9,5
11,4
13,8
15,6
16,3
ПВ=100 2,5
3,0
4,1
5,5
6,4
8,5
11,1
13,5
17,0
1250
Особо легкий
22,5
26,0
29,0
35,0
37,5
40,0
44,5
48,0
52,0
ПВ=15
7,4
9,2
10,0
13,6
15,5
17,4
19,8
23,0
24,5
ПВ=25
6,4
8,0
8,7
11,8
13,5
15,2
17,2
19,8
21,5
ПВ=40
5,4
6,8
7,4
10,0
11,5
13,0
14,6
16,8
18,2
ПВ=100 3,1
3,7
5,2
7,0
8,0
10,5
14,0
17,0
21,5
1500
Особо легкий
26,5
30,5
33,5
40,0
42,5
45,0
49,5
53,5
59,0
ПВ=15
8,0
9,8
10,7
15,0
16,3
18,8
21,5
23,5
25,0
ПВ=25
7,0
8,6
9,4
13,0
14,7
16,4
18,6
20,5
22,5
ПВ=40
5,9
7,3
8,0
11,0
12,5
13,9
15,8
17,4
19,2
Исполнение
I
II
III
IV
V
VI
VII
VIII
IX
X
Частота вращения входного вала, об/мин
Режим работы, %
Наибольшие допускаемые консольные нагрузки на входной вал, Н
600
ПВ=40
280
260
230
210
200
190
190
200
200
ПВ=100 330
320
290
280
280
230
220
210
200
750
ПВ=40
260
240
230
210
200
190
190
190
200
ПВ=100 300
300
270
260
250
210
200
190
170
1000
ПВ=40
240
230
210
210
200
200
190
200
210
ПВ=100 270
260
240
220
220
170
160
150
140
1250
ПВ=40
210
200
200
180
180
170
170
190
200
ПВ=100 250
240
210
200
200
150
140
130
110
1500
ПВ=40
220
220
210
200
190
190
200
-
220
ПВ=100 230
220
200
180
180
130
120
-
100
Технические характеристики Р-500:
Передаточное число
номинальное
50
40
31,5
25
20
16
12,5
10
8
фактическое
48,7
40,17
31,5
23,34
20,49
15,75
12,64
10,35
8,23
Частота вращения входного вала, об/мин
Режим работы, %
Мощность на входном валу редуктора, кВт
600
Особо легкий
71,0
65,0
59,0
50,0
40,0
35,5
26,5
20,5
18,4
ПВ=15
44,0
37,5
33,0
28,0
22,5
21,0
14,8
11,1
9,3
ПВ=25
38,0
33,0
29,0
24,5
19,8
17,6
12,9
9,7
8,1
ПВ=40
31,5
27,5
24,5
20,5
16,8
15,0
10,9
8,2
6,9
ПВ=10017,7
14,1
11,5
9,3
6,6
5,8
4,3
3,2
2,8
750
Особо легкий
82,0
75,0
68,0
61,0
49,5
44,0
33,5
27,5
22,5
ПВ=15
49,0
43,0
37,0
31,0
27,5
24,5
17,4
13,8
11,6
ПВ=25
42,5
37,0
32,0
27,0
24,0
21,0
15,1
12,0
10,1
ПВ=40
36,0
31,5
27,0
23,0
20,4
18,1
12,8
10,2
8,6
ПВ=10022,1
17,6
14,4
11,5
8,3
7,3
5,4
3,8
3,3
1000
Особо легкий
97,0
90,0
83,0
75,0
64,0
57,0
43,5
35,5
29,5
ПВ=15
52,5
48,5
43,0
35,5
31,0
28,0
24,0
18,1
14,6
ПВ=25
46,0
42,0
37,5
31,0
27,5
24,5
18,1
15,7
12,7
ПВ=40
39,0
35,5
32,0
26,0
23,0
20,5
15,4
13,4
10,8
ПВ=10026,8
23,5
19,2
15,4
11,0
9,7
7,2
5,2
4,3
1250
Особо легкий
109,0
102,0
95,0
86,0
81,0
64,0
53,0
44,0
36,5
ПВ=15
57,0
52,0
47,5
40,0
35,9
31,5
23,0
44,0
36,5
ПВ=25
49,5
44,5
41,5
35,0
31,0
27,5
20,5
18,5
14,7
ПВ=40
42,0
38,0
35,0
29,5
25,5
23,5
17,3
15,7
12,5
ПВ=100 34,5
26,5
24,0
19,3
13,8
12,1
9,0
6,5
5,4
1500
Особо легкий
112,5
111,0
104,0
96,0
90,0
81,0
63,0
52,0
43,0
ПВ=15
60,5
55,0
50,0
43,5
40,0
37,0
26,0
23,0
18,8
ПВ=25
52,5
47,5
43,5
38 0
34,5
32,0
22,5
20,0
16,3
ПВ=40
44,5
40,5
37,0
32 0
29,0
27,0
19,2
17,0
13,9

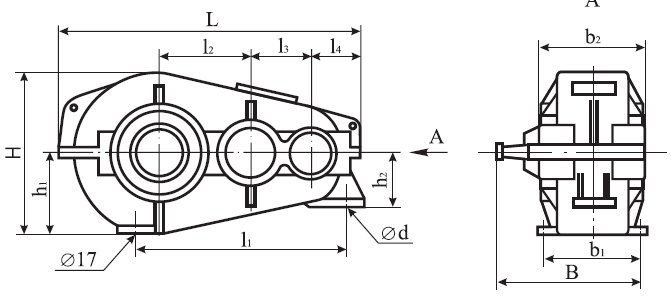

Габаритные и присоединительные размеры:

L
l1
l2
l3
l4
B
b1
b2
H
h1
h2
d
Масса, кг
Р — 400
 826 573 250 150 128 442 270 310 480 240 160 26
Р — 500
986
718
300
200
148
500
310
350
557
290
160
26
410

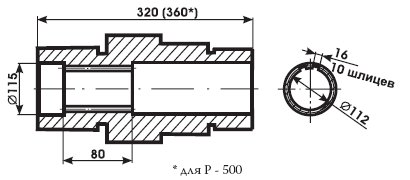

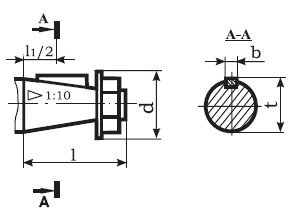

Размеры концов валов:

— выходного:

-входного:

l
d
b
t
Р — 400
85
75
12
48,9
Р — 500
110
70
12
50,9
