Цилиндрические трехступенчатые
Назначение и краткая характеристика:
Мотор — редукторы цилиндрические трехступенчатые горизонтальные типа 1МЦ3У являются электромеханическим приводом общемашиностроительного применения в котором конструктивно объединены цилиндрический трехступенчатый редуктор типа 1Ц3У и электродвигатель.
Мотор — редукторы предназначены для получения крутящих моментов от 1250 до 5000 Н. м. при частоте вращения выходного вала от 28 до 3,55 об/мин. Присоединительные размеры выходных концов валов, варианты их исполнения, размеры корпусов и расположение в них отверстий для крепления, а также геометрические параметры и термообработка зубчатых пар соответствуют цилиндрическим трехступенчатым редукторам типа 1Ц3У.
Мотор — редукторы предназначены для получения крутящих моментов от 1250 до 5000 Н. м. при частоте вращения выходного вала от 28 до 3,55 об/мин. Присоединительные размеры выходных концов валов, варианты их исполнения, размеры корпусов и расположение в них отверстий для крепления, а также геометрические параметры и термообработка зубчатых пар соответствуют цилиндрическим трехступенчатым редукторам типа 1Ц3У.
Условия применения:
• нагрузка постоянная и переменная по значению, одного направления и реверсивная;
• вращение валов в любую сторону;
• внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
• климатическое исполнение У (категория размещения 3) по ГОСТ
• двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц., номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

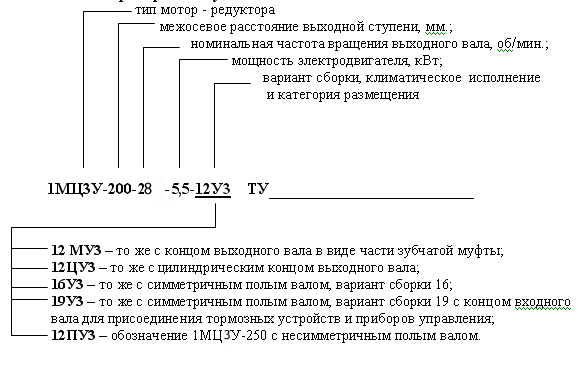

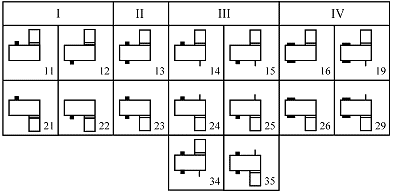

I — c концами валов под муфты, в виде части зубчатой муфты и несимметричным полым выходным валом мотор-редуктора 1МЦ3У-250;II — с концами валов под муфты;
III — с концами валов под муфты, а также несимметричным полым выходным валом мотор-редуктора
IV — с симметричным полым выходным валом мотор-редуктора
Примечания:
1. Мотор — редукторы 1 МЦ3У-160 с вариантами сборки 16; 19; 26; 29 не изготавливаются;
2. Мотор — редукторы1МЦ3У-160; 1МЦ3У-200; 1МЦ3У-250 с выходным валом в виде части зубчатой муфты изготавливаются по вариантам сборки 11; 12; 14; 15; 21; 22; 24; 25.
3. Мотор-редуктор1МЦ3У-250 изготавливается с несимметричным полым валом по вариантам сборки 11; 12; 14; 15; 21; 22; 24; 25;
4. Мотор-редуктор1МЦ3У-200 может быть изготовлен с цилиндрическим концом выходного вала по вариантам сборки 11; 14; 22; 25, а также с симметричным полым валом по вариантам сборки 16; 19; 26; 29.
2. Мотор — редукторы
3. Мотор-редуктор
4. Мотор-редуктор

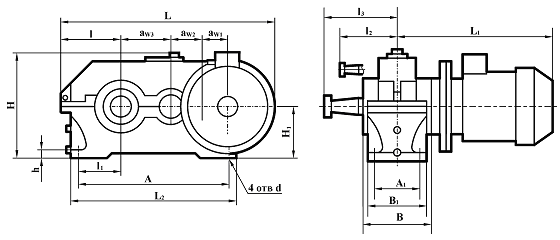

Габаритные и присоединительные размеры
Размеры входных и выходных концов валов
|
Тип
|
Вал
|
d
|
d1
|
d3
|
d4,
не более |
l
|
l1
|
b
|
h
|
t
|
|
1МЦ3У-160
|
вх
|
20
|
18,2
|
M12x1,25
|
40
|
50
|
36
|
4
|
4
|
2,5
|
|
1МЦ3У-200
|
25
|
22,9
|
M16x1,5
|
45
|
60
|
42
|
5
|
5
|
3,0
|
|
|
1МЦ3У-250
|
35
|
32,1
|
M20x2,0
|
50
|
80
|
58
|
6
|
6
|
3,5
|
|
|
1МЦ3У-160
|
вых
|
55
|
50,90
|
M36x3,0
|
88
|
110
|
82
|
14
|
9
|
5,5
|
|
1МЦ3У-200
|
70
|
64,75
|
M48x3,0
|
100
|
140
|
105
|
18
|
11
|
7,0
|
|
|
1МЦ3У-250
|
90
|
83,50
|
M64x4,0
|
130
|
170
|
130
|
22
|
14
|
9,0
|
Размеры концов выходных валов:
— в виде зубчатой муфты
| Тип | m | z | b | L | L1не менее | k | В | d | d1 |
| 4 | 40 | 20 | 48 | 20 | 19 | 38 | 72 F7 | 95 F7 | |
| 5 | 40 | 25 | 55 | 32 | 22 | 50 | 80 F7 | 105 F7 | |
| 4 | 56 | 35 | 63 | 16 | 31 | 50 | 120 F8 | 170 F7 |

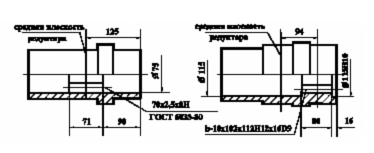

— размеры полых валов редукторов
1МЦ3У-200 1МЦ3У-250
— цилиндрического конца выходного вала 1МЦ3У — 250
Примечания:
1. Допускаемая радиальная консольная нагрузка на выходном валу для мотор — редукторов с вариантами сборки 13, 23, 34, 35 должна быть уменьшена на 50 %;
2. При работе мотор — редукторов в реверсивном режиме крутящие моменты на выходном валу должны быть уменьшены на 30 %.
2. При работе мотор — редукторов в реверсивном режиме крутящие моменты на выходном валу должны быть уменьшены на 30 %.
