Цилиндрические одноступенчатые
Назначение.
Цилиндрические одноступенчатые мотор-редукторы с зацеплением Новикова серии МЦ125Н являются электромеханическими приводами общего назначения.
Условия применения.
Мотор — редукторы предназначены для эксплуатации в режиме работы S1
(по ГОСТ
- вращение выходных валов — в любую сторону;
- внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У1, Т1 по ГОСТ
15150—69 при работе на высоте над уровнем моря - до 1000 м;
- допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ
183—74; - двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

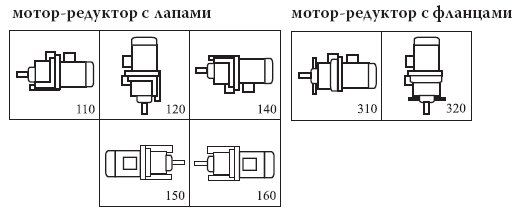

Конструктивное исполнение по способу монтажа:
Фланцевое исполнение изготавливается и поставляется под заказ.
Технические характеристики:
|
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на |
Допускаемая радиальная |
Мощность электродвигателя, кВт |
КПД мотор-редуктора, не менее,%
|
|
600 |
238 |
3850 |
15
|
87,6
|
|
420 |
342 |
4600 |
||
|
380 |
365 |
4770 |
||
|
280 |
485 |
5500 |
||
|
250 |
581 |
5990 |
||
|
210 |
679 |
6500 |
||
|
450 |
233 |
3800 |
11
|
86,6
|
|
300 |
336 |
4580 |
||
|
280 |
359 |
4730 |
||
|
220 |
476 |
5450 |
||
|
180 |
569 |
6080 |
||
|
150 |
667 |
6450 |
||
|
450 |
161 |
3200 |
7,5
|
86
|
|
300 |
231 |
3800 |
||
|
280 |
247 |
4000 |
||
|
220 |
330 |
4600 |
||
|
190 |
385 |
5000 |
||
|
150 |
462 |
5400 |
Установленная средняя безотказная наработка — 4000ч, полный средний срок службы — 15 лет.

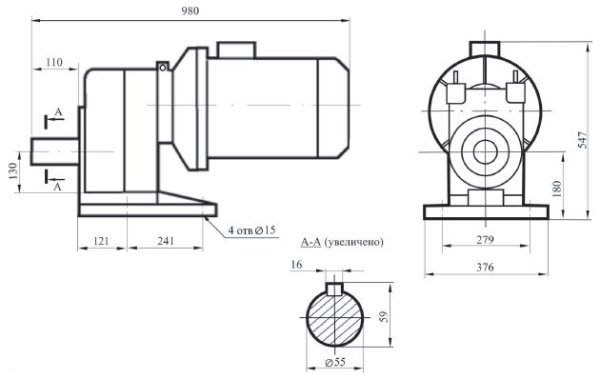

Габаритные и присоединительные размеры:
редукторы
