Цилиндрические двухступенчатые (МЦ2С)

Назначение.

Цилиндрические двухступенчатые соосные мотор-редукторы типа МЦ2С являются электромеханическими приводами общего назначения.

Условия применения.

Мотор — редукторы предназначены для эксплуатации в режиме работы S1
(по ГОСТ 183—74) с продолжительностью работы до 24 ч/сут в следующих условиях:

вращение выходных валов — в любую сторону;
внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
климатическое исполнение У (категории размещения 3) по ГОСТ 15150—69 при работе на высоте
над уровнем моря до 1000 м;
допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении
требований ГОСТ 183—74;
двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц,
номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление
мотор-редукторов на другие стандартные напряжения.

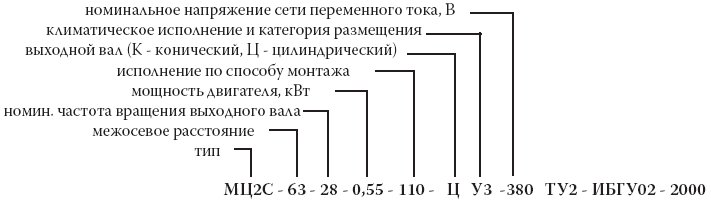

Пример записи условного обозначения:

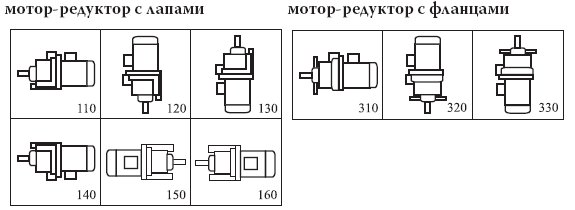

Конструктивное исполнение по способу монтажа.

Фланцевое исполнение изготавливается и поставляется под заказ.

Технические характеристики:
Фактическая частота вращения выходного вала не должна отличаться от номинальной более чем на 5%.

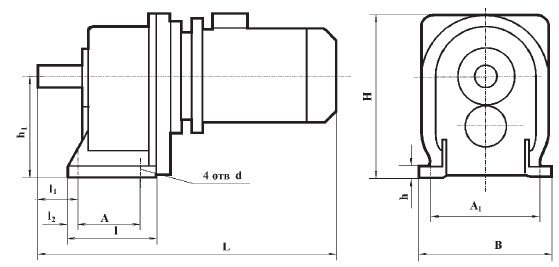

Габаритные и присоединительные размеры.

— исполнение с лапами


Тип	Номинальная частота вращения выходного вала, об/мин	L_мах	l	l₁	l₂	А	A₁	B_мах	H_мах	l₁	h	d
МЦ2С-63- 1XX	28; 31,5; 35,5; 50; 56; 80; 90 1 00; 112; 125; 140; 160	560	160	15	48	110	150	250	275	140	16	12
	4 0; 45; 63; 71	535	160	15	48	110	150	250	275	140	16	12
	1 80, 200	575	160	15	48	110	150	250	275	140	16	12
МЦ2С-80-1XX	2 8; 31,5; 35,5; 40; 45	625	175	22	75	115	180	250	322	170	20	15
МЦ2С-80-1XX	5 0; 56; 63; 71; 80; 90; 100 112; 125; 140; 160; 180	670	175	22	75	115	180	250	322	170	20	15
МЦ2С-100-1XX	28; 31,5; 35,5; 40; 45 5 0;56;63; 71; 80; 90; 100 112; 125; 140; 160; 180	765	195	20	110	130	210	255	380	212	22	15
МЦ2С-125-1XX	2 8; 31,5; 35,5; 40; 45; 50	795	227	25	110	160	280	350	430	265	30	19
	5 6; 63; 71	820	227	25	110	160	280	350	460	265	30	19
	8 0; 90; 100	860	227	25	110	160	280	350	460	265	30	19
	112; 125	1000	227	25	110	160	280	350	510	265	30	19
	1 40; 160; 180	1030	227	25	110	160	280	350	510	265	30	19

— фланцевое исполнение


Тип	Номинальная частота вращения выходного вала, об/мин	L	B	H	l	l₁	l₂	h₁	h₂	h₃	d	d₁	d₂
		не более
МЦ2С-63- 3XX	28; 31,5; 35,5; 50; 56; 80; 90 100; 112; 125; 140; 160	560	200	295	170	70	12	140	240	200	11	185	130
	40; 45; 63; 711	535
	180; 200;	600
МЦ2С-80- 3XX	28; 31,5; 35,5; 40; 45	625	250	300	170	85	14	170	293	250	14	240	180
	50; 56; 63; 71; 80; 90; 100; 112; 12 140; 160; 180	670
МЦ2С-100- 3XX	28; 31,5; 35,5; 40 45; 50; 56; 63; 71 80; 90; 100 112; 125; 140; 160; 180	785	255	400	235	115	14	212	350	270	14	275	230
МЦ2С-125- 3XX	28; 31,5; 45; 50	795	360	485	235	115	20	260	440	360	18	350	300
	35,5; 40; 56	820
	63; 71; 80; 90	860
	100; 112;125	1000
	140; 160; 180	1030

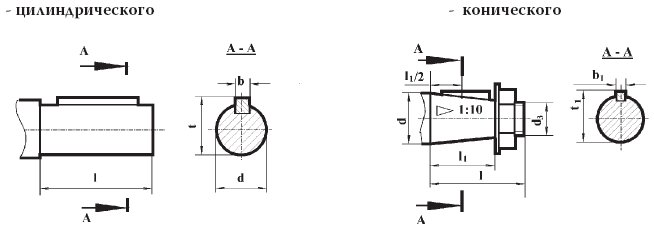

Размеры выходного вала:
