Мотор-редукторы спироидные типа МРС1

Назначение.

Мотор-редукторы спироидные серии МРС1 используются в приводах станков и технологических установках, грузоподъемных устройствах и конвейерах, в оборудовании пищевой и перерабатывающей промышленности, точных приборах и устройствах универсального и специального назначения.

Условия применения.

режим работы — непрерывный;
направление вращения — в любую сторону;
внешняя среда — неагрессивная, с содержанием непроводящей пыли до 10 мг/м3;
температура внешней среды от −40°С до +40°С;
климатическое исполнение У для категории размещения 3 по ГОСТ 15150—69.

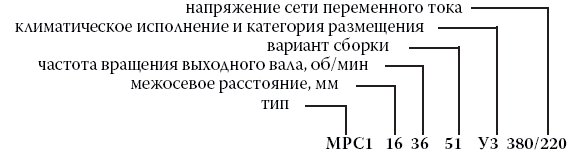

Пример записи условного обозначения:

Варианты сборки:

Технические характеристики

**— МРС1-16**
Ориентировочная масса /в т. ч. без двигателя, кг	5,2 / 1,3
Передаточное число привода	12	14	16	20	23	34	38	66
При синхронной частоте вращения двигателя 1500 об/мин
Частота вращения выходного вала, об/мин	113	96	84	68	59	40	36	20
Крутящий момент на выходном валу, Нм	11,6	13	13,5	13,5	13,5	13,5	13,5	13,5
Мощность двигателя, кВт	0,18	0,18	0,18	0,18	0,18	0,12	0,12	0,09
При синхронной частоте вращения двигателя 3000 об/мин
Частота вращения выходного вала, об/мин	228	195	171	137	119	80	72	40
Крутящий момент на выходном валу, Нм	8,4	9,6	10,5	10,5	10,5	10,5	10,5	10,5
Мощность двигателя, кВт	0,25	0,25	0,25	0,25	0,25	0,18	0,18	0,12

**— МРС1-25А**
Ориентировочная масса /в т. ч. без двигателя, кг	10,8 / 5,2
Передаточное число привода	11	14	16	20	24	31	39	47
При синхронной частоте вращения двигателя 1000 об/мин
Частота вращения выходного вала, об/мин	78	61	54	43	36	28	22	18
Крутящий момент на выходном валу, Нм	23	28	31	36	41	46	52	52
Мощность двигателя, кВт	0,25	0,25	0,25	0,25	0,25	0,25	0,25	0,25
При синхронной частоте вращения двигателя 1500 об/мин
Частота вращения выходного вала, об/мин	120	94	83	66	55	43	34 2	8
Крутящий момент на выходном валу, Нм	23	28	31	36	41	45	45	45
Мощность двигателя, кВт	0,37	0,37	0,37	0,37	0,37	0,37	0,37	0,37
При синхронной частоте вращения двигателя 3000 об/мин
Частота вращения выходного вала, об/мин	248	195	171	137	114	88	70	58
Крутящий момент на выходном валу, Нм	18	22	24	29	33	34	34	34
Мощность двигателя, кВт	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55

**— МРС1—50А (варианты сборки 51,52,53)**
Ориентировочная масса /в т. ч. без двигателя, кг	41 (27)
Передаточное число привода	14	21	31	39	60	76
При синхронной частоте вращения двигателя 750 об/мин
Частота вращения выходного вала, об/мин	50	33	23	18	12	9
Крутящий момент на выходном валу, Нм	83	109	147	167	200	200
Мощность двигателя, кВт	0,55	0,55	0,55	0,55	0,55	0,55
При синхронной частоте вращения двигателя 1000 об/мин
Частота вращения выходного вала, об/мин	66	44	30	24	15	12
Крутящий момент на выходном валу, Нм	128	163	170	170	170	170
Мощность двигателя, кВт	1,1	1,1	1,1	0,75	0,55	0,55
При синхронной частоте вращения двигателя 1500 об/мин
Частота вращения выходного вала, об/мин	96	64	44	35	23	18
Крутящий момент на выходном валу, Нм	120	140	140	140	140	140
Мощность двигателя, кВт	1,5	1,5	1,1	1,1	0,75	0,55
При синхронной частоте вращения двигателя 3000 об/мин
Частота вращения выходного вала, об/мин	201	134	91	72	47	37
Крутящий момент на выходном валу, Нм	89	100	100	100	100	100
Мощность двигателя, кВт	2,2	2,2	1,5	1,1	1,1	0,75

Спироидные мотор-редукторы отличаются повышенной стойкостью к динамическим нагрузкам, высокой нагрузочной способностью и ресурсом, плавностью работы во всем диапазоне нагрузок.

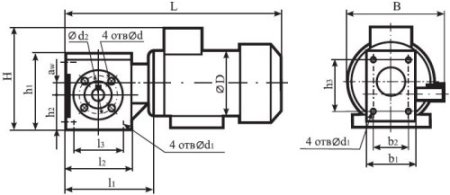

Габаритные и присоединительные размеры:


тип	a_w	L	l₁	l₂	l₃	B	b₁	b₂	H	h₁	h₂	h₃	D	d	d₁	d₂
МРС1—16	16	293	113	78	60	128	48	36	141	88	40	60	120	M6—7Hx 7,5—10	M6—7Hx9 — 15,5	50
МРС1—25	25	365	166	126	80	177	118	85	176	139	60	80	160	М6—711×15	7	68
МРС1—50	50	571	300	244	155	230	108	75	225	200	100	155	170	M8—7Hx20	11	86

Размеры конца выходного вала:


тип	l	d	b	t
МРС1—16	30	14js16	5	16
МРС1—25	36	20h6	6	22,5
МРС1—50	60	32	10	35
