Мотор - редукторы планетарные МПз, МПз2, МПз3

Назначение

Мотор-редукторы планетарные зубчатые одно-, двух- и трехступенчатые типа МПз, МПз2 и МПз3 являются электромеханическими приводами общего назначения.

Условия применения

Мотор — редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183—74) с продолжительностью работы до 24 ч/сут в следующих условиях:

• вращение выходных валов — в любую сторону;
• внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
• климатическое исполнение У (категории размещения 3) по ГОСТ 15150—69 при работе на высоте над уровнем моря до 1000 м;
• допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183—74;
• двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

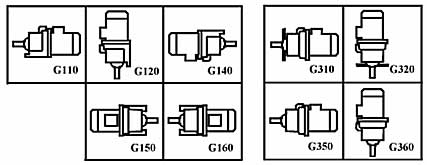

Конструктивное исполнение по способу монтажа

Рис. 1 слева — мотор-редуктор с лапами, справа — мотор-редуктор с фланцами

Габаритные и присоединительные размеры

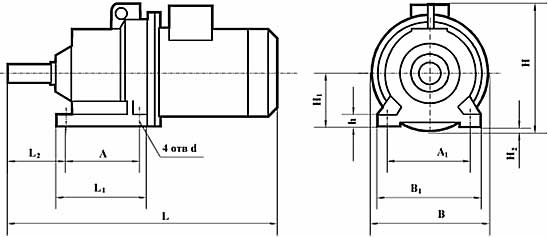

Мотор-редуктор с лапами.

Тип	L	L1	H	B	L2	A	B1	A1	H1	H2	h	d
	не более
МПз-31,5	585	162	272	250	85	130	190	155	100	25	15	15
МПз2-31,5	477	162	252	200	85	130	190	155	100	-	15	15
МПз-40	650	210	348	300	110	170	220	180	112	38	22	19
МПз2-40	560	210	250	220	110	170	220	180	112	-	22	19
МПз3-40	540	210	250	220	110	170	220	180	112	-	22	19
МПз-50	821	260	265	350	146	210	265	220	132	43	30	19
МПз2-50	710	260	368	265	146	210	265	220	132	-	30	19

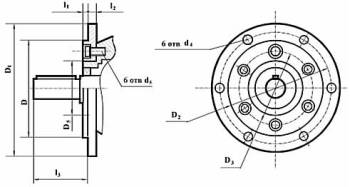

Мотор-редуктор с фланцем.

Тип	l1	l2	l3	D	D1	D2	D3	D5	d4	d5
МПз-31,5	4	12	70	130	180	155	110	90	12	М8
МПз2-31,5
МПз-40	6	16	88		200	165	148	120	15
МПз2-40;
МПз3-40
МПз-50	8	18	110	180	250	215	158	136	17	М10
МПз2-50

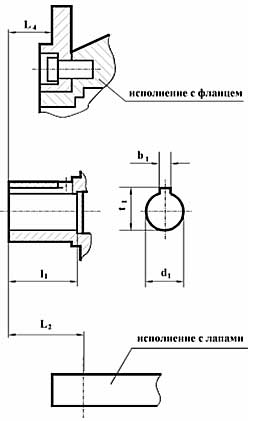

Размеры выходных концов валов

Для вариантов с цилиндрическим валом.

Для вариантов с полым валом.

Тип	l	d	b	t	L2	L4	l1	d1H7	b1Js9	t1
МПз-31,5	60	28j6	8	31	25	8	45	25	8	28,3
МПз2-31,5
МПз-40	80	35k6	10	38	33	11	60	35	10	38,3
МПз2-40;
МПз3-40
МПз-50	110	45k6	14	48.5	44	50	72
МПз2-50
