Cпироидно-цилиндрические

Назначение.

Мотор-редукторы спироидные двухступенчатые серии МРС2 используются в приводах станков и технологических установках, грузоподъемных устройствах и конвейерах, в оборудовании пищевой и перерабатывающей промышленности, точных приборах и устройствах универсального и специального назначения.

Условия применения.

  • режим работы — непрерывный;
  • направление вращения — в любую сторону;
  • внешняя среда — неагрессивная, с содержанием непроводящей пыли до 10 мг/м3;
  • температура внешней среды от −40°С до +40°С;
  • климатическое исполнение У для категории размещения 3 по ГОСТ 15150—69.

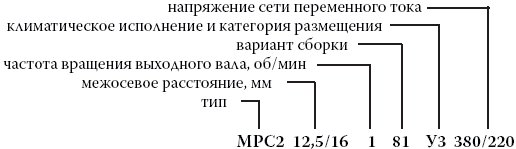

Пример записи условного обозначения:

Варианты сборки:

Технические характеристики:

МРС2-12,5/16
МРС2-16/25
Ориентировочная масса/в т. ч. без двигателя, кг
4,4/1,5
11,0/7,1
Передаточное число
168…2508
168…3149
Частота вращения выходного вала, об/мин
0,5…16
0,4..16
Крутящий момент гна выходном валу, Нм
20
60..90
Мощность двигателя, кВт
0,06…0,12
0,06..0,18
Варианты сборки
21, 81, 82, 83, 91, 92
21, 81, 82, 83

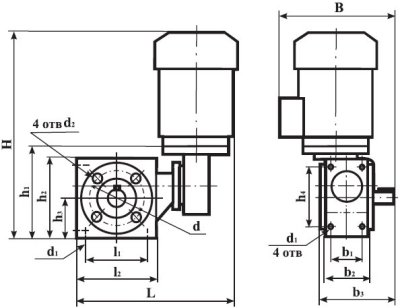

Габаритные и присоединительные размеры:

L

l1
l2

B

b1

b2

b3

H

h1

h2

h3

d

d1

d2

МРС2—12,5/16

172

36

78

138

36

48

104

270

107

88

40

50

М6—7Нх9—15,5

М6—7Нх7,5—10

МРС2—16/25

262

80

116

н/д

85

103

149

322

158

136

60

68

7

н/д

Размеры конца выходного вала:

тип

l

d

b

t

МРС2—12,5/16

30

14js6

5h9

16

МРС2—16/25

36

20h6

6h9

22,5
