Мотор-редукторы червячные двухступенчатые типа 2МРЧ

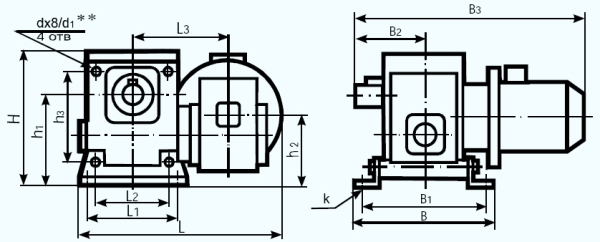

Габаритные размеры
Тип L L1 L2 L3 L4 B B1 B2 B3 H h1 h2 h3 d d1 k 4 паза k 4 отв.
2МРЧ-25/
40М		 288 150 105 143 - 164 140 90 298 180 112 97 105 16 10,5 14Х20 -
2МРЧ-40/
63М1		 347 180 150 160 - 197 165 100 395 223 145 122 150 16 10,5 14Х20 -
2МРЧ-40/
80М1		 388 225 150 178 - 212 185 125 420 267 172 132 150 18 12,5 16Х20 -
2МРЧ-40/
100М1		 456 200 - 242 200 175 140 225 520 320 200 140 - 19 - - 19
2МРЧ-63/
100М1		 518 200 - 242 200 176 140 225 605 343 200 163 - 19 - - 19
2МРЧ-63/
125М1		 560 230 - 286 230 230 190 230 630 396 236 174 - 19 - - 19
2МРЧ-63/
160М1		 630 300 - 311 300 280 230 280 690 465 300 203 - 22 - - 22
2МРЧ-80/
160М1		 634 300 - 303 300 280 230 280 715 500 300 220 - 22 - - 22

Технические характеристики

n nд U 2МРЧ-25/40 2МРЧ-40/63 2МРЧ-40/80
М Р m М Р m М Р m
17,8 1500 75 20 0,09 10,5 - - - - - -
14,0 1500 96 24 0,09 10,5 - - - - - -
11,2 1500 120 26 0,09 10,5 - - - - - -
8,9 1500 160 31 0,09 10,5 160 0,37 26 200 0,37 32
6,7 1500 200 36 0,09 10,5 150 0,25 21 230 0,37 32
5,4 1500 250 33 0,09 10,5 165 0,25 21 190 0,25 27
4,2 1500 320 31 0,09 10,5 170 0,25 21 230 0,25 27
3,9 1500 400 33 0,09 10,5 175 0,18 20 250 0,25 27
2,7 1500 500 33 0,09 10,5 165 0,18 20 250 0,18 26
2,1 1500 630 30 0,09 10,5 150 0,18 20 210 0,18 26
1,7 1500 800 31 0,09 10,5 120 0,18 20 220 0,18 26
1,4 1500 1000 33 0,09 10,5 175 0,18 20 280 0,18 26
1,0 1500 1250 31 0,09 10,5 155 0,18 20 300 0,18 26
0,8 1500 1512 26 0,09 10,5 130 0,18 20 260 0,18 26
0,7 1500 2142 31 0,09 10,5 180 0,18 20 350 0,18 26
0,5 1500 2500 - - - 160 0,18 20 320 0,18 26
n nd U 2МРЧ-63/100, 2МРЧ-40/100 2МРЧ-63/125 2МРЧ-80/160, 2МРЧ-63/160
M P m M P m M P m
9 1500 160 450 1.1 84 636 1.5 128.4 1000 2.2 210
7 1500 200 .4 450 1.1 84 636 1.5 128.4 1250 2.2 210
5.5 1500 250 450 1.1 84 820 1.5 128.4 1300 2.2 210
4 1500 320 450 0.75 81 650 1.1 127 1500 2.2 210
3.5 1500 400 450 0.55 81 650 0.75 120 1300 1.5 200
2.7 1500 500 450 0.37 78 650 0.55 120 1200 1.1 195
2.0 1500 630 450 0.37 78 650 0.55 120 1300 1.1 195
1.7 1500 800 450 0.25 68 600 0.55 110 1300 0.75 190
1.4 1500 1000 450 0.25 68 650 0.37 110 1200 0.75 190
1.0 1500 1250 390 0.25 68 750 0.37 110 1350 0.75 190
0.8 1500 1600 390 0.18 67 750 0.37 110 1500 0.55 190
0.7 1500 2000 530 0.18 67 750 0.25 110 1300 0.37 182
0.5 1500 2500 450 0.18 67 750 0.25 110 1100 0.37 182
Fвых 8600 9700 10850

• n-номинальная частота вращения выходного вала, об/мин;

• nd — синхронная частота вращения двигателя,об/мин;

• U — номинальное передаточное число редукторной части;

• М-крутящий момент на выходном валу, Нм;

• Р- номинальная мощность двигателя, кВт;

• m -масса с двигателем без встроенного тормоза,кг.

• F вых. — номинальная радиальная консольная нагрузка, Н.

Назначение.

Мотор-редукторы червячные двухступенчатые серии 2МРЧ являются приводами общего назначения различных машин и механизмов.

Условия применения:

— нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;

— работа длительная (до 24 ч. в сутки) или с периодическими остановками;

— вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;

— атмосфера типа I и II по ГОСТ 15150—69 при запыленности воздуха не более 10 мг/м3;

— климатические исполнения — У, Т (для категорий размещения 1...3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 — 69.

Условные обозначения

2МРЧ- 80/160- 14 −12-К- 21 −1-2- У2 -С −380

  • 2МРЧ- тип
  • 80 — межосевое расстояние первой ступени
  • 160 — межосевое расстояние второй ступени
  • 14-частота вращения выходного вала
  • 12 -вариант сборки
  • К -конический конец выходного вала
  • 21 — вариант расположения червячной пары
  • 1 -вариант расположения клеммной коробки двигателя
  • 2 — категория точности редуктора
  • У2 -климатическое исполнение и категория размещения
  • С — заправка смазкой
  • 380 — напряжение питания

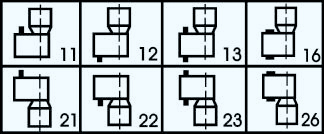

Варианты сборки
