Мотор-редукторы червячные одноступенчатые типа 1МЧ

Назначение:

Мотор-редукторы червячные одноступенчатые серии 1МЧ являются приводами общего назначения различных машин и механизмов.

Условия применения.

  • нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
  • работа длительная (до 24 ч. в сутки) или с периодическими остановками;
  • вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;
  • атмосфера типа I и II по ГОСТ 15150—69 при запыленности воздуха не более 10 мг/м3;
  • климатическое исполнение и категория размещения по ГОСТ 15150 —  69.

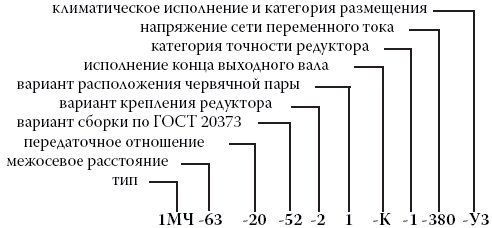

Пример записи условного обозначения:




Технические характеристики*:

— 1МЧ-63А

Межосевое расстояние, мм
63
Частота вращения входного вала, об/мин
1500
Радиальная консольная нагрузка, приложенная в
середине посадочной части выходного вала, Н
3200
Номинальное передаточное число
8
10
12,5
16
20
25
31,5
40
50
63
80
Номинальный крутящий момент на выходном валу, Нм
149
122
122
149
130
122
186
158
130
104
98
Подводимая расчетная мощность на выходном валу, кВт
3,3
2,4
1,8
1,7
1,3
1,0
1,3
0,9
0,7
0,4
0,3
КПД, не менее
90
89
88
86
84
80
76
75
69
64
60
Масса без двигателя, кг, не более
16
— 1МЧ-160
Межосевое расстояние, мм
160
Частота вращения
входного
вала, об/мин
1500
Радиальная консольная
нагрузка,
приложенная в
середине
посадочной части
выходного вала, Н
3200
Номинальное
передаточное
число
8
10
12,5
16
20
25
31,5
40
50
63
80
Номинальный
крутящий
момент на
выходном валу, Нм
1860
1760
1670
2190
1860
1860
2460
2080
1860
1760
1480
Подводимая
расчетная
мощность на
выходном валу, кВт
37,1
28,3
21,8
22,5
15,7
12,9
14,1
9,7
7,3
5,7
3,9
КПД, не менее
94
93
92
91
89
86
83
80
76
73
71
Масса без двигателя,
кг, не более
120

*Данные приведены для режима работы с ПВ 40%

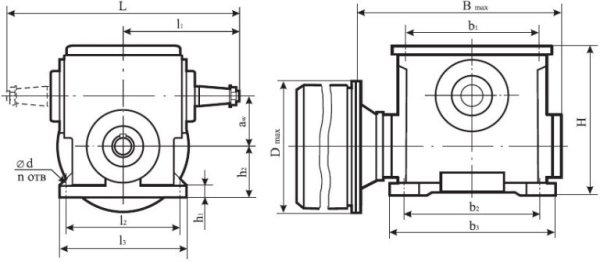

Габаритные размеры:

Тип
aw
L
l1
l2
l3
B
b1
b2
b3
H
h1
h2
D
d
n
1МЧ-63А
63
321
161
130
165
225,5
-
135
168
238
14
69
200
14
4
1МЧ-160
160
560
280
230
280
452,5
300
300
350
465
30
140
350
22
8

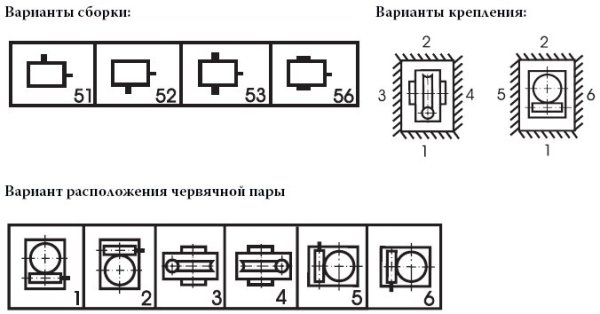

Примечание: габаритный эскиз соответствует вариантам сборки 51 (52,53), варианту крепления 1 (2), варианту расположения червячной пары 1.

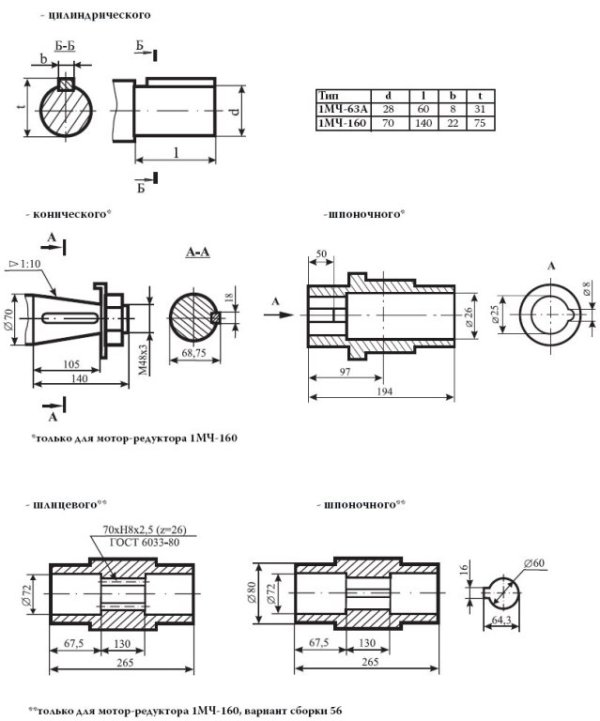

Размеры концов выходных валов
