Мотор-редукторы червячные одноступенчатые типа МРЧ
Назначение:
Редукторы червячные одноступенчатые серии МРЧ являются приводами общего назначения различных машин и механизмов.
Условия применения:
- нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
- атмосфера типа I и II по ГОСТ
15150—69 при запыленности воздуха не более 10 мг/м3; - климатические исполнения — У, Т (для категорий размещения 1...3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 — 69.

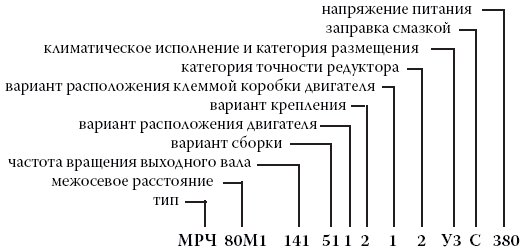

Пример записи условного обозначения:
.jpg)

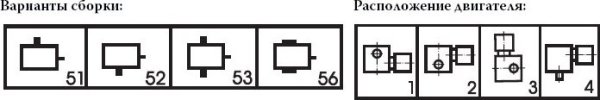

Способ крепления:
1 — сборка без опорных лап, 2 — сборка с опорными лапами (только для редукторов
Расположение клеммной коробки двигателя:
Технические характеристики:
U — номинальное передаточное число редукторной части;
М — крутящий момент на выходном валу, Нм;
Р — номинальная мощность двигателя, кВт;
Fвых — номинальная радиальная консольная нагрузка, Н;
nд — синхронная частота вращения двигателя, об/мин;
n — номинальная частота вращения выходного вала, об/мин;
m — масса с двигателем без встроенного тормоза, кг.
Редукторы типа МРЧ отличаются повышенными нагрузочной способностью и ресурсом за счет реализации эффекта «безызносного» режима работы передачи, повышенной надежностью уплотнений из фторэластомера, минимальными габаритными размерами и отсутствием потерь энергии на изнашивание муфты между редуктором и двигателем.
|
Тип
|
n
|
||||||||||||
|
223
|
176
|
141
|
112
|
88
|
71
|
56
|
45
|
39
|
33
|
27
|
21
|
||
|
МРЧ-25
|
U
|
6
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
34
|
40
|
50
|
63
|
|
M
|
1,7
|
-
|
-
|
3,0
|
-
|
-
|
6,0
|
-
|
7,5
|
9
|
10
|
10
|
|
|
P
|
0,09
|
-
|
-
|
0,09
|
-
|
-
|
0,09
|
-
|
0,09
|
0,09
|
0,09
|
0,09
|
|
|
m
|
4,2
|
-
|
-
|
4,2
|
-
|
-
|
4,2
|
-
|
4,2
|
4,5
|
4,5
|
4,5
|
|
|
МРЧ-40М1
|
M
|
-
|
14
|
17
|
20
|
25
|
30
|
24
|
29
|
-
|
32
|
31
|
26
|
|
P
|
-
|
0,37
|
0,37
|
0,37
|
0,37
|
0,37
|
0,25
|
0,25
|
-
|
0,25
|
0,18
|
0,18
|
|
|
m
|
-
|
15
|
15
|
15
|
15
|
15
|
10
|
10
|
-
|
10
|
9
|
9
|
|
|
n
|
nд
|
U
|
МРЧ-63М1
|
МРЧ-80М1
|
МРЧ-100М1
|
МРЧ-125М1
|
МРЧ-160М1
|
||||||||||
|
М
|
Р
|
m
|
М
|
Р
|
m
|
М
|
Р
|
m
|
М
|
Р
|
m
|
М
|
Р
|
m
|
|||
|
176
|
1500
|
8
|
55
|
1,5
|
30
|
78
|
2,2
|
36,5
|
145
|
4,0
|
91
|
310
|
7,5
|
160
|
620
|
15
|
300
|
|
141
|
1500
|
10
|
67
|
1,5
|
30
|
97
|
2,2
|
36,5
|
190
|
4,0
|
91
|
390
|
7,5
|
160
|
780
|
15
|
300
|
|
112
|
1500
|
12,5
|
84
|
1,5
|
30
|
120
|
2,2
|
36,5
|
220
|
4,0
|
91
|
470
|
7,5
|
160
|
980
|
15
|
300
|
|
88
|
1500
|
16
|
100
|
1,5
|
30
|
144
|
2,2
|
36,5
|
280
|
4,0
|
91
|
590
|
7,5
|
160
|
910
|
11
|
284
|
|
71
|
1500
|
20
|
86
|
1,1
|
28
|
183
|
2,2
|
36,5
|
365
|
4,0
|
91
|
570
|
5,5
|
139
|
1100
|
11
|
284
|
|
56
|
1500
|
25
|
100
|
1,1
|
28
|
210
|
2,2
|
36,5
|
300
|
3,0
|
85
|
560
|
5,5
|
139
|
920
|
7,5
|
270
|
|
45
|
1500
|
31,5
|
130
|
1,1
|
28
|
260
|
2,2
|
36,5
|
380
|
3,0
|
85
|
700
|
5,5
|
139
|
1120
|
7,5
|
270
|
|
33
|
1500
|
40
|
111
|
0,75
|
25
|
220
|
1,5
|
32
|
385
|
2,2
|
80
|
540
|
3,0
|
113
|
1300
|
7,5
|
270
|
|
27
|
1500
|
50
|
100
|
0,55
|
25
|
200
|
1-,1
|
30
|
390
|
2-,2
|
80
|
580
|
3,0
|
113
|
1200
|
5-,5
|
249
|
|
23
|
750
|
31,5*
|
125
|
0,55
|
32
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|||
|
22
|
750 (1500*)
|
31,5 (63*)
|
71
|
0,37
|
22
|
280
|
1,1
|
30
|
375
|
1-,5
|
86
|
640
|
2-,2
|
134
|
1600
|
5-,5
|
249
|
|
18
|
750
|
40
|
105
|
0,37
|
30
|
218
|
0,75
|
36,5
|
-
|
-
|
-
|
-
|
-
|
-
|
|||
|
16
|
750 (1500*)
|
40(80*)
|
85
|
0,37
|
22
|
-
|
-
|
-
|
350
|
1,1
|
84
|
670
|
2,2
|
134
|
1400
|
4,0
|
268
|
|
14
|
750
|
50(63*)
|
82
|
0,25
|
25
|
270
|
0,75
|
36,5
|
410
|
1,1
|
84
|
620
|
1,5
|
114
|
1200
|
3,0
|
249
|
|
11
|
750
|
63
|
85
|
0,25
|
25
|
225
|
0,55
|
32
|
240
|
0,55
|
77
|
500
|
1,1
|
112
|
950
|
2,2
|
243
|
|
9
|
750
|
80
|
-
|
-
|
-
|
170
|
0,37
|
32
|
195
|
0,37
|
76
|
310
|
0,55
|
105
|
-
|
-
|
|
|
Бвых
|
3500
|
5200
|
8600
|
9700
|
10850
|
||||||||||||

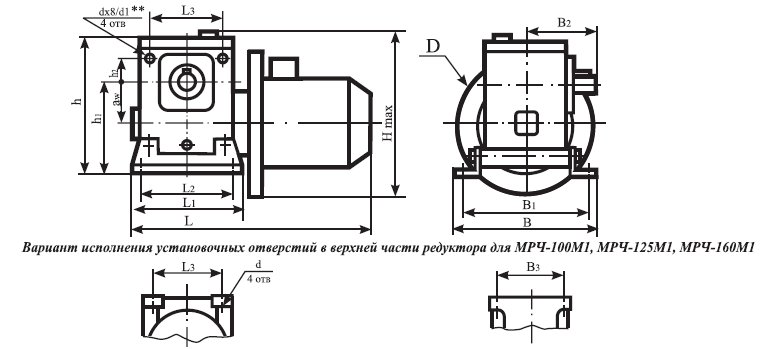

Габаритные размеры:
|
Тип
|
aw
|
L
|
L1
|
L2
|
L3
|
B
|
B1
|
B2
|
B3
|
H
|
h
|
h1
|
h2
|
d
|
d1
|
|
МРЧ-40М1
|
40
|
385(420*)
|
180
|
150
|
105
|
172
|
140
|
90
|
-
|
185
|
177
|
112
|
30
|
16
|
10,5
|
|
МРЧ-63М1
|
63
|
510(600*)
|
220
|
180
|
150
|
197
|
165
|
100
|
-
|
243
|
225
|
145
|
45
|
16
|
10,5
|
|
МРЧ-80М1
|
80
|
565(670*)
|
260
|
225
|
180
|
212
|
185
|
125
|
-
|
298
|
265
|
172
|
50
|
18
|
12,5
|
|
МРЧ-100М1
|
100
|
710(820*)
|
245
|
200
|
200
|
176
|
140
|
225
|
140
|
370
|
345
|
200
|
-
|
19
|
-
|
|
МРЧ-125М1
|
125
|
760(900*)
|
275
|
230
|
230
|
230
|
190
|
230
|
190
|
460
|
396
|
236
|
-
|
19
|
-
|
|
МРЧ-160М1
|
160
|
900(1120*)
|
350
|
300
|
300
|
280
|
230
|
280
|
230
|
535
|
500
|
300
|
-
|
22
|
-
|
**Только для
Размеры выходного вала:

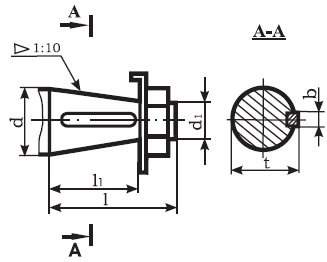

-конического
|
Тип
|
d
|
d1
|
t
|
b
|
l
|
l1
|
|
МРЧ-100М1
|
45
|
М30
|
41,85
|
12
|
110
|
82
|
|
МРЧ-125М1
|
55
|
М36
|
52,35
|
14
|
110
|
82
|
|
МРЧ-160М1
|
70
|
М48
|
66,13
|
18
|
140
|
105
|
|

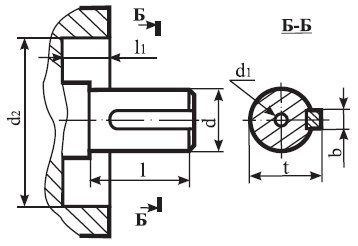

Тип
|
d
|
d1
|
d2
|
t
|
b
|
l
|
l1
|
|
МРЧ-40М1
|
18
|
6
|
-
|
20,5
|
6
|
28
|
-
|
|
МРЧ-63М1
|
28
|
М8
|
70
|
31
|
8
|
42
|
16
|
|
МРЧ-80М1
|
35
|
М8
|
90
|
38
|
10
|
58
|
22
|
|
МРЧ-100М1
|
45
|
М12
|
-
|
48,5
|
14
|
110
|
-
|
|
МРЧ-125М1
|
55
|
М16
|
-
|
59
|
16
|
110
|
-
|
|
МРЧ-160М1
|
70
|
М20
|
-
|
74,5
|
20
|
140
|
-
|
|

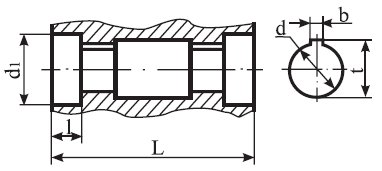

Тип
|
d
|
d1
|
L
|
l
|
t
|
b
|
|
МРЧ-40М1
|
18
|
25
|
112
|
25
|
20,8
|
6
|
|
МРЧ-63М1
|
26
|
-
|
108
|
-
|
29,3
|
8
|
|
МРЧ-80М1
|
35
|
-
|
116
|
-
|
38,3
|
10
|
|
МРЧ-100М1
|
40
|
50
|
190
|
20
|
43,3
|
12
|
|

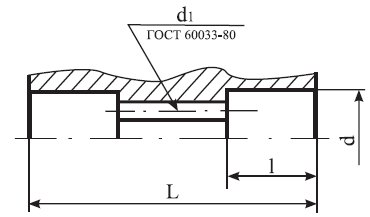

Тип
|
d
|
d1
|
L
|
l
|
|
МРЧ-40М1
|
23
|
22x1,5
|
112
|
20
|
|
МРЧ-63М1
|
33
|
32x1,5
|
108
|
20
|
|
МРЧ-80М1
|
41
|
40x1,5
|
116
|
25
|
|
МРЧ-125М1
|
60
|
55x2,5
|
230
|
60
|
|
МРЧ-160М1
|
72
|
70x2,5
|
275
|
72,5
|
